1 Anlage Typ:OSL_AT150 1-1 Umkehrosmoseanlage Leistung (Liter / Stunde): 150 L/H 1-2 Maße: in mm (nur RO)

Bereite: 598 mm
Höhe (ohne Füße oder Räder): 730 mm ( Mit Walzenräder 740 mm und mit Gummireifen mit Bremse 840 mm)
Tiefe: 650 mm ( Ohne Vorfilter)
Gewicht (ohne Optionen): ca. 60 Kg

1-3 Membrane: IEM XLE 4 Inch ( extra low Energy PA Membrane ) 1-4 Membrangehäuse: Edelstahl Druckrohr, PE Endkappen 1-5 Pumpe: Edelstahl-DrehschieberPumpe 230V50Hz 1-6 SPS - Steuerung: Computer Controller IEM mit USB Anschluß und optionaler Möglichkeit zur Fernsteuerung via Internet 1-7 Leitwertanzeige: Leitwertanzeige am Permeat als Text IN µS/ Cm 1-8 Montage - Bauart: Edelstahl Gehäuse B x T x H 598 x 600 x 720 ( in mm) 1-9 Durchfluss-Sensoren: 3x Aktiver Durchflusstransmitter Digital (1: Produkt 1: Abwasser 1:Zirkulation ) 1-10 Drucksensoren: 2x Aktiver Druckanzeigetransmitter Digital 0-16 Bar ( Vordruck, Betriebsdruck ) 1-11 Trockenlaufschutz: Ja 1-12 Spülsystem: Automatisches Spülsystem ( Magnetventil ) 1-13 Speisewassereingang: Magnetventil am Wassereingang 1-14 Anschlüsse: Permeat 3/4" AG / Abwasser 3/4" AG / Speisewasser 3/4" AG 1-15 Abschaltung: Schwimmerschalter und Fließschalter Inklusive 1-16 Spannung: 230 V 50 Hz 1-17 Aufnahme ( Nur UO. Anlage): 1200W 1-18 Vorratbehälter Intern: 90 Liter PE Atmosphärisch tank 1-19 Bypass: Automatisches Bypass-System bei Ausfall ( Magnetventil ) 1-20 Grenzwerte: Max. Salzgehalt im Eingangswasser 3000 µS/cm ( Auslegung 750 µs/cm) Min. Vordruck 1 bar Eingangswasser Temperatur 4° C bis 30° C Speisewasserqualität: 5µ gefiltert Maximum freie Chlorine: 0.1 mg/l ohne schädliche Mineralien wie freie Eisen . Ausbeute Standard mit Antiskalant vorbehandelung bis 80% ( Auslegung 70%) SDI<3 Ohne Antiskalant gilt: Härte im Speisewasser: 10° dt. Härte = 50% Ausbeute 0° dt. Härte = 75% Ausbeute 2 Installation und Inbetriebnahme vor Ort:An- und Abfahrt ( Nur Innerhalb Deutschland ) Autokilometer: 0,90 € / Km ( Mainz - ? - Mainz = xxx Km) Rüstzeit: 49,00 € / Stunde ( Fahrzeit Hin- und Zurück pro Stunde ) Arbeitszeit vor Ort: 109,00 Euro / Stunde evtl. anfallende Übernachtungskosten mit VerpflegungFür die Installation muss von Kundenseite vorhanden sein: - Wasseranschluss 3/4 Zoll ( max. Abstand 1,5 m ) - Freier Ablauf des Abwassers der Anlage muss gewährleistet sein - Stromanschluss 400V AC, abgesichert mit 16A Sicherung und Fi-Schutzschalter - Der Standort der Anlage sollte einen Bodenabfluss besitzenDiese Position wird separat berechnet nach erfolgter Installation 3 Übergabe:Übergabe nach Inbetriebnahme bei Fa. IEM Falls gewünscht, können wir Ihnen ein Individuelles Angebot zur Wartung der Anlage erstellen. Ohne Wartungsvereinbarung gilt: Defekte Anlagen müssen nach Mainz frei Haus gesendet werden. Das gilt auch in der Garantiezeit. Bei Entscheidung des Kunden zur Reparatur während der Garantiezeit durch eigene Techniker oder 3te Personen wird durch die IEM GmbH kein Ersatzteil kostenlos geliefert. Bei Rücksendung zu Fa. IEM in unserere Betriebsstätte in Mainz muss der Kunde sämtliche Formalitäten und Kosten übernehmen.Garantiezeit: 1 Jahr (bis 3.000 Betriebsstunden) ab Lieferdatum

Optionens A)5 µ Sediment Filter: Sediment Filter integriertes Vorfiltergehäuse 2,5 - inkl. Filtergehäuseschlüssel - Feinfilter 5µ eingesetzt - inklusive Verrohrung mit der Anlage - mit Halterung B)Kohlefilter D)Anschluß - Set: Anschluß - Set: Speisewasser: Panzerschlauch 1,5m Edelstahl mit 3/4 Zoll IG Abwasser: Panzerschlauch 1,5m Edelstahl mit 3/4 Zoll IG Produktwasser: Panzerschlauch 1,5m Edelstahl mit 3/4 Zoll IG E)Rollen: Set Rollen ( Edelstahl ) zur Verbesserung der Mobilität der Anlage ( 2 mit Bremse, 2 ohne ) Höhe ändert sich um ca. 10 cm ! F)interakitives Touch Screen Monitoring System: interaktives Touch Screen Monitoring System mit SPS Computer Steuerung IEM mit Internet Fernadministrations-Möglichkeit Schaltschrank mit RS232 oder USB Schnitstelle zur Programmierung und Fernadministrationsmöglichkeit via Internet 1x Transmitter Leitwert Anzeige am Permeat** 3x Aktiver Durchflusstransmitter Digital bar (1: Produkt 1: Abwasser 1: Recycling) 3x Aktiver Durchflusstransmitter Digital 0-16 bar Weitere Funktionen: - Filterwechsel-Anzeige - Zustandsanzeige von Druck- und Durchflüssen - Qualitätsüberwachung - Fehlerspeicher G)Fernadmiestration und Monitoring: Fernmonitoring Der aktuelle Status der Anlage kann aus der Ferne bei Bedarf durch den Kunden mit Hilfe einer Client-Software überwacht werden ( Monitoring ). Eine DHCP-fähige Internetverbindung ist dazu an der Anlage via verbundenem RJ-45 Kabel von Kundenseite aus notwendig. Änderungen an der Software können aus der Ferne nur durch den Hersteller ( Fa. IEM ) durchgeführt werden nach gemeinsamer Absprache. Der Kunde erhält keinen Zugriff auf die SPS Programmierung, dies bleibt dem Hersteller ( Fa. IEM ) vorbehalten. H)Extra Spülung: Zwangsspülung: Bei der Zwangsspülung wird bei ununterbrochener Produktion nach einer frei definierbaren Zeit die Anlage zwangsgespült. Dabei wird die Produktion kurz unterbrochen. Standby Spülung (Hygienespülung): Die Standby-Spülfunktion wird Zeitgesteuert stattfinden. Dadurch, wenn die Anlage bis 48 Stunden ( Zeit Einstellbar) nicht aktiv ist, wird für ein paar Minuten (Einstellbar) die Anlage sich einschalten und in dieser Zeit wird das Permeat in den Kanal geleitet. Dafür muss die Anlage immer einsatzbereit sein. inkl. Umprogrammierung jede 48 Stunden ( Zeit Einstellbar) Spülung. ( Die Anlage muss im vollständig angeschlossenen Zustand bleiben, Wasser und Elektrik ) J)Permeat-verwerfung: Durch das Permeatverwurf - System wird die Qualität vom Produktwasser (Permeat) konstant bleiben und die Mischung von Permeat höherer Leitfähigkeit beim Start wird verhindert. In dieser Zeit wird Permeat an die Druckseite von der Membran zurück verworfen M)UV Disinfaction: Ultra violet Entkeimung Leistung: 11 Watt Philips UV System ( eingebaut) gesteuert über SPS Controller Edelstahl Wassersterilisator ( UV- System) UV Wassersterilisator - Quartzlampe 220 V, 50Hz, Störmeldung über SPS N)Verschneidung: Verschneidung ( Mischventil ) Das Produktwasser kann durch das Mischventil mit Leitungswasser ( Speisewasser) verschnitten werden. P)Doppelenthärtung: Doppelenthärtungsanlage Typ 120 Doppelenthärtungsanlage Typ 120 mit separatem Solebehälter Mengensteuerung Computergesteuert, Anschluss-Set inklusive 2 x Panzerschlauch ÜM1"" x ÜM1"" Länge 1 m, Abwasser und Überlaufschlauch, Einbau und Bedienungsanleitung, Kapazität bei: 10°dH 2x12000 Liter 15°dH 2x9000 Liter 20°dH 2x6000 Liter, bis zur nächsten Regeneration, Harzinhalt pro Tank 2 x 30 Liter, Regenerationszeit 30 min, Wasserverbrauch 120 Liter, Salzvorrat 100 kg, Nenndurchfluss nach DIN19636 3,6 m³/h, Druchverlust bei max. Leistung 0,5 bar, Wasserdruck min. 1,4 bar,max. 8,6 bar, Wasseranschluss in 1"" AG, Stromanschluss V/Hz230/50/12V, Stromverbrauch 3 Watt, Gesamtbreite mit Solebehälter 710 mm, Tiefe 500 mm, Höhe 1080 mm, Gewicht ohne Solebehälter 60 kg. p2: Salzüberwachung-füllstand Salzüberwachungsystem Überwacht des Salzniveaus im Solebehälter. Salzausfallsensor sendet bei Salzmangel direkt Alarm Rotlicht montiert an das Enthärtungsgestell. p3: Salzüberwachung-füllstand Aluminium Gestell ( Zusatzplatform für Duplex Enthärtungsanlage) Gestell mit Anschluss Muttern M8 Abmessung (Gesamt inkl. RO) BxTxH. ……. mm, mit Befestigungstrebe Nur Enthärtungsanlage auf Gestell (Salzbehälter bleibt extern auf Boden) Q)Druckminderer R)Systemtrenner BA: Der Systemtrenner dient der Sicherung des Trinkwassers durch Verhinderung des Zurückfließens von Nichttrinkwasser in das öffentliche Wasserversorgungsnetz. Der zwischen dem öffentlichen Wasserversorgungsnetz und dem privaten Verbrauchernetz installierte Systemtrenner bildet eine Trennung und verhindert so den Kontakt zwischen den beiden Wassernetzen. Er schützt das öffentliche Wasserversorgungsnetz vor ausgangsseitigem Überdruck, umgekehrten Druckverhältnissen und Wasserrückfluss. Gemäß Norm EN 12729 nach EN 1717. S)Störmeldung: Sammelstörmeldung (potentialfrei)

OSL

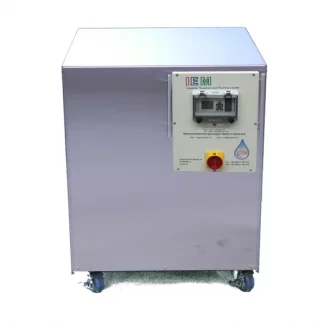

OSL-AT (Atmospheric Tank) (4)
